超聲波料位計_外置式超聲波液位計_超聲波液位計接線

來源：燁立工控作者：小楊點擊數：次時間：2025-10-22

杭州燁立科技有限公司是專業生產超聲波料位計廠家，超聲波料位計是一種利用了超聲波方向性好，穿透能力強，易于獲得較集中的聲能，在水中傳播距離遠等特點而設計開發的用于測量液位的工業儀器。超聲波料位計已在醫學、軍事、工業、農業等各個領域得到了廣泛的應用。外測液位計原理YL7000X-T外置式超聲波液位計采用了聲吶的回波測距原理，克服了儲罐壁對超聲波信號的影響，采用先進的數字信號處理技術，可真正實現非接觸、高精度的測量罐內的液位。液位計可輸出4~20mA標準信號或者通過RS-485接口將測量結果輸出到上位計算機（或二次表）滿足系統的自動化控制。

1、燁立工控超聲波料位計特點：
●非接觸式連續測量，減少維護；
●可用于測量物位、空間、距離，也可對標準或特別開關的液罐進行自動液位－體積轉換；
●帶背光的液晶顯示器，可按標準工程單位進行顯示。

2、外置式超聲波液位計應用場合：
液位和料位測量是工業上經常遇到的一個問題，超聲測位技術有很多優點，它不僅能定點和連續測位，而且能方便的提供遙測或遙控所需的信號。與放射性測位技術相比，超聲技術不需要防護，與激光測距技術相比，它又有簡單和經濟的優點，同時超聲技術一般不需要運動部件，所以在安裝和維護上又相應比較方便。超聲波物位計可廣泛應用于石油、礦業、發電廠、化工廠、水處理廠、污水處理站、農業用水、環保監測、食品（釀酒業，飲料業、添加劑、食用油、奶制品）、抗洪防汛、水文監測、明渠、空間定位等許多行業。

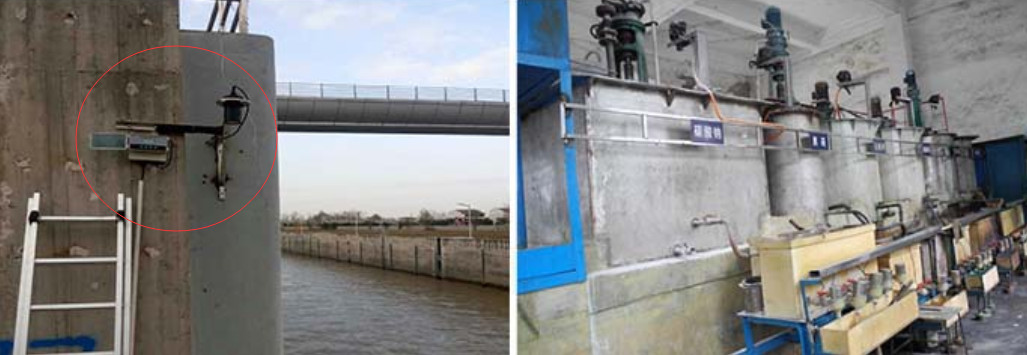

YL7000X-T外置式超聲波液位計現場安裝

（外置式超聲波液位計現場安裝參考）

3、外置式超聲波液位計應用條件
3.1、介質純凈度：液體中不能充滿密集氣泡；液體中不能懸浮大量固體，如結晶物；罐底部不能沉積大量沉淀物
3.2、被測容器材質：碳鋼、不銹鋼、各種金屬、玻璃鋼、環氧樹脂、硬質塑料、陶瓷、玻璃、硬橡膠等材料或者復合材料。
3.3、罐型：球罐、臥罐、槽罐。立罐等。

4、超聲波料位計型號技術指標
測量范圍：     5m、10m、15m、20m、25m（根據實測量程選定）
盲    區： 0.25m～0.8m
測距精度：      0.25%～0.5%（標準條件）
測距分辨率： 1mm
壓    力： 4個大氣壓以下
儀表顯示：      自帶LCD顯示液位和空間距離
模擬輸出：      4～20mA
數字輸出： RS485Modbus協議或定制協議
繼電器輸出：四路獨立輸出
供電電壓：      DC24V和AC220V，防雷裝置內置
環境溫度：      －20℃ ～＋60℃（高溫定制請說明）
防護等級：      IP65或IP68

名稱	超聲波料位計傳感器	量程	3cm~80cm（可定制更大量程）
工作電壓	峰值電壓＜400VPP	承壓范圍	-01.MPa~32MPa
液體高度精度	0.2mm	工作溫度	-40℃～80℃
液體測量精度	理論0.07L，實際0.1L	固定方式	直接膠水粘貼固定
工作環境	防潮、防酸、抗干擾、防爆、阻燃、抗震	輸出接口	一路模擬輸出0.1~6.3V，RS232口

5、外置式超聲波液位計選型表如下：

YEH-HK-	□	□	□	□	□	□	□
						S	四線制
						L	兩線制
					A	(4-20)mA
					B	HART通訊
					C	Modbus通訊
					D	工業以太網
				D	低溫（-50℃～+50℃）
				C	常溫（-20℃～+70℃）
				G	高溫（0℃～+250℃）
			A	小于10m
			B	大于10m
		A	標準型
		B	自校準型
		C	帶溫度傳感器
	A	普通型
	B	防爆型

6、超聲波液位計接線
(1) 兩線制儀表接線：請注意：不要與變頻器使用同一個DC24V電源，且電源負端接地良好。如有隔離器更佳。如圖一所示：
(2) 四線制儀表接線：打開后蓋即可看見超聲波料位計的接線板。如圖二所示：
外貼超聲波液位計接線

7、安裝方法：
敞開式工況下一般采用支架安裝方式，本產品自帶鎖緊螺母或自主定制法蘭安裝。在池或罐安裝儀表處割一個略大于探頭直徑的圓孔（60mm），將超聲波液位計探頭放入，然后將螺母或法蘭自下而上旋緊。安裝必須保證超聲波液位計的探頭面與被測液面垂直。常見分體式超聲波液位計有以下三種安裝方式可供選擇。
超聲波液位計三種常見安裝方式
