名稱：WMB-HSXS數顯壓力(液位)變送器

市場一部：0571-28812826

市場二部：0571-28115181

市場三部：0571-28992602

瀏覽次數：次

天貓購買

阿里巴巴采購

0571-86695413

詳細說明：

　　燁立是專業生產壓力變送器生產廠家，壓力變送器報價請聯系客服，量大從優。數顯壓力表壓力敏感核心采用了高性能的硅壓阻式壓力充油芯體，內部的專用集成電路將擴散硅壓力傳感器毫伏信號轉換成標準電壓、電流、或頻率信號，可以直接與計算機接口卡、控制儀表、智能儀表或PLC等方便相連。遠距離傳輸可以采用電流輸出方式。具有體積水、重量輕、全不銹鋼密封結構，可在腐蝕性環境中工作。該產品安裝方便簡潔，具有極高的抗振和抗沖擊性能，廣泛應用于過程控制、航空、航天、汽車、HVAC等領域。

2、外形尺寸及安裝

圖1 為赫斯曼接頭外形

3、數顯壓力表技術指標
電源：24VDC（DC12V-36V之間）
輸出：4~20mA（或按需定制）
精度：0.25%F·S 0.5%F·S
防護等級：IP65
螺紋規格：各種螺紋
量程：各種量程、也可按需定制
耐溫：-20℃ - 80℃（高溫可定制）

4、電氣連接
4.1赫斯曼結構電氣連接如下圖a、b：
WMB-HS壓力液位變送器電氣連接

4.2直接引線結構電氣連接：
電流：棕色線：24VDC+
藍色線：輸出
電壓：棕色線：24VDC+
黃色線：24VDC-
藍色線：輸出

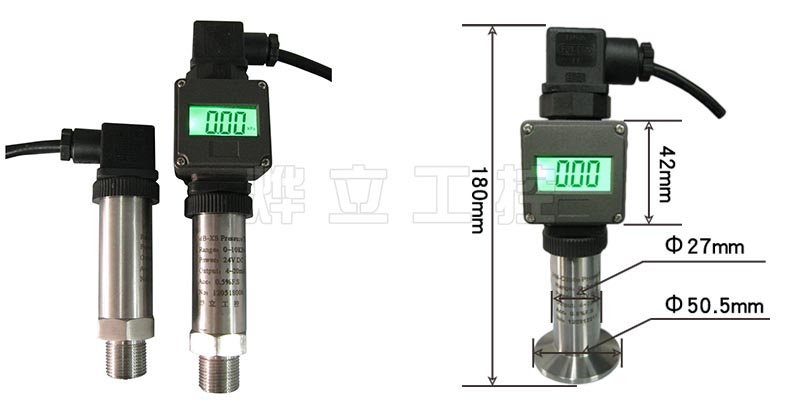

WMB-HSXS數顯壓力(液位)變送器實物圖展示

5、安裝方式
（1）選擇易于操作、維護的地方進行安裝；
（2）應盡量遠離振動源安裝；
（3）應盡量遠離熱源的地方；
（4）zui好通過閥門與測量管道連接；
（5）安裝時用扳手夾緊在數顯壓力表六方處；
（6）操作時Hirschmann接頭與外殼連接處不能轉動。

WMB-HSXS數顯壓力(液位)變送器安裝示意圖

6、安全使用注意事項
（1）搬運與安裝變送器時應小心謹慎，避免元器件受沖擊而損壞，影響電路的性能。
（2）變送器進壓口內有隔離膜片，切勿人為用異物觸碰。
（3）電氣連接請嚴格遵照接線方法，接線錯誤會造成放大電路的損壞。
（4）在產品安裝使用中如遇到問題請與我公司聯系，在產品發生異常時，請不要擅自打開進行修理，應及時與廠家聯系。
