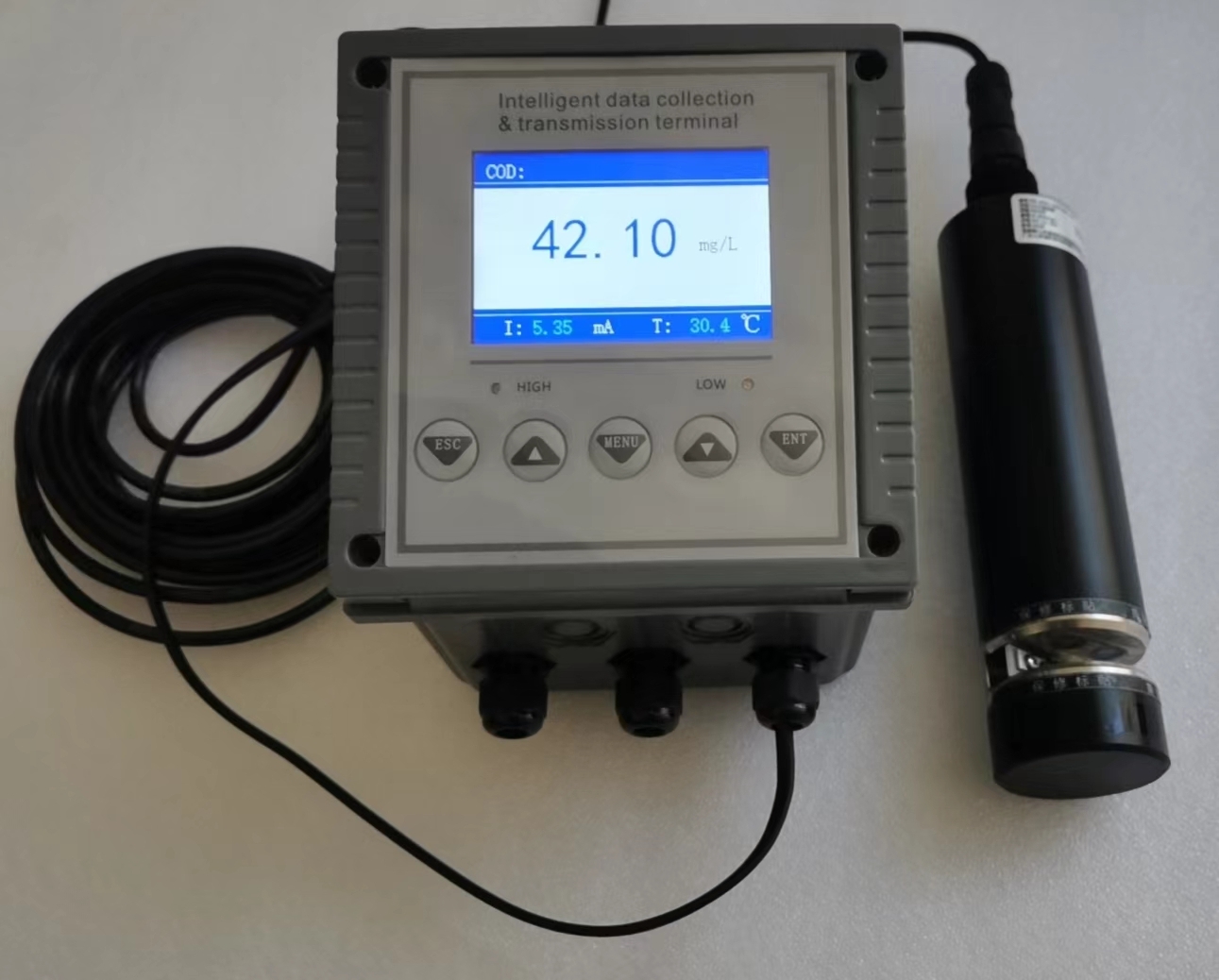

產品概述

YEH-COD150型COD在線監測儀基于紫外吸收法測量水中COD濃度，利用碳基元素選擇吸收特定波長的紫外光的原理，直接檢測發射光源的特定波長的光的吸收率來確定COD的濃度。結構簡單，維護量小，不消耗試劑，沒有流速和攪動的要求，分辨率和測量精度高。
儀表配套分體式COD傳感器，防水等級IP68，可以長期投入使用。廣泛應用于污水廠、自來水廠、水站、地表水、工業等領域COD監測。

技術指標

• 1、工作電壓：AC 220V±10%、50/60Hz
• 2、彩色液晶屏幕
• 3、RS485通訊（modbus協議，9600，8，1，N）
• 4、4-20mA恒流變送輸出
• 5、高、低越限報警繼電器
• 6、儀表尺寸：140*140*120mm，開孔尺寸：137*137mm
• 7、重量：0.9Kg
• 8、防護等級：IP65
• 9、多路傳感器接入顯示功能

安裝調試

儀表安裝

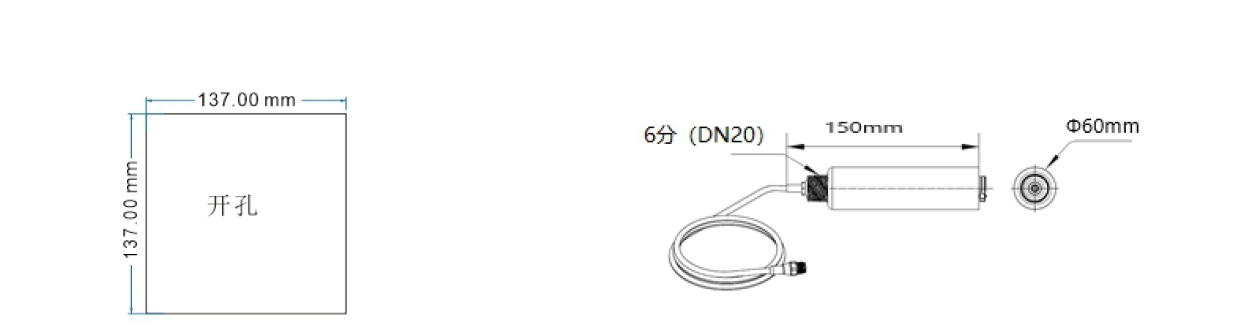

儀表采用柜門嵌入式安裝(開孔尺寸137mm*137mm)或壁掛式安裝（自攻螺絲固定）。儀表應安裝在清潔、干燥、通風好、無震動的位置，周圍應無腐蝕性氣體。

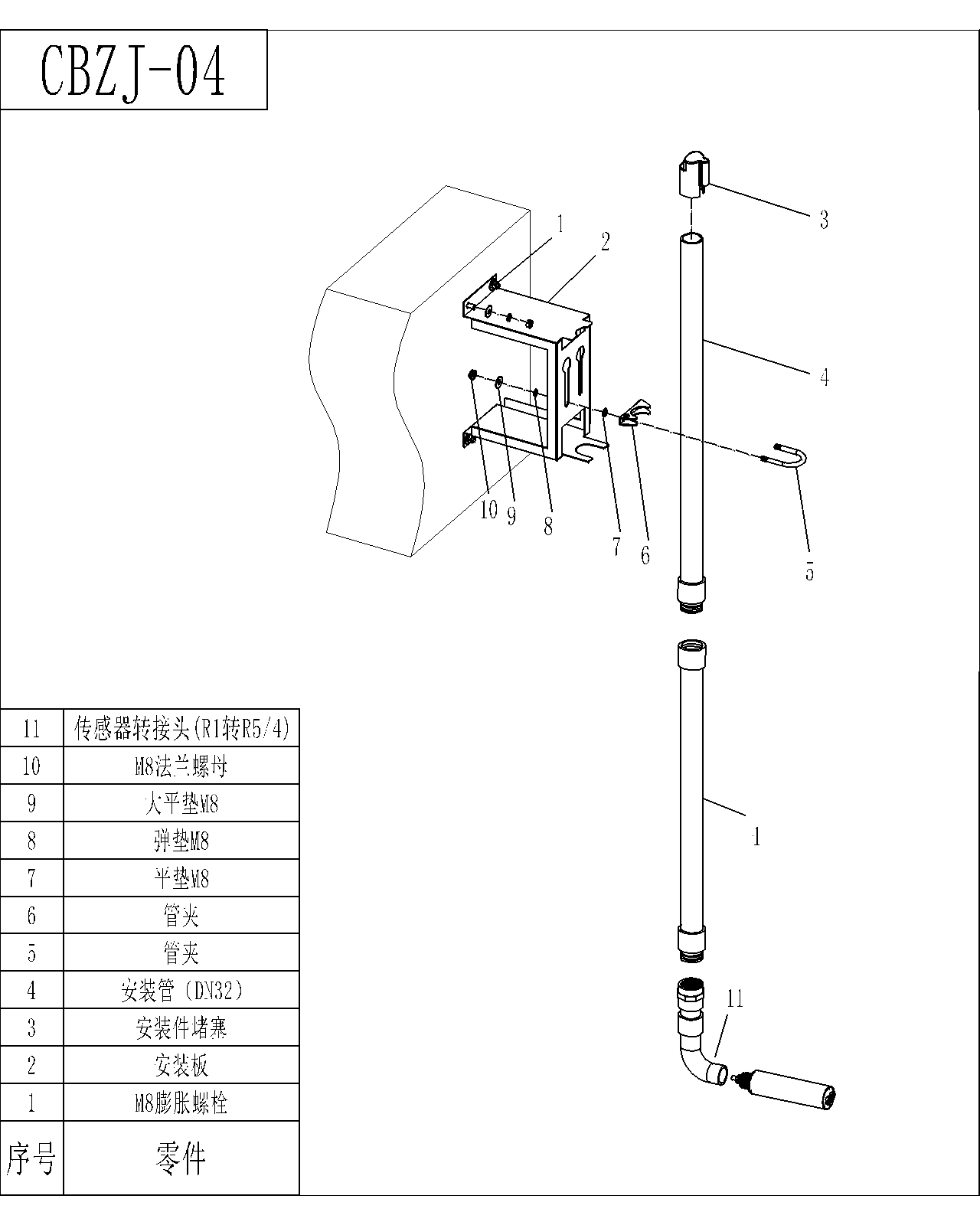

探頭安裝

探頭采用6分管螺紋旋擰在安裝支架上。為避免電纜線扭曲，擰緊時，應一手握住探頭，另外一手旋動安裝支架的管子。高精度水質監測設備為避免探頭發射的激光信號在池底和池壁反射的漫反射光影響COD測量信號，探頭底部應與池底和池壁的距離大于15cm。

使用方法

（1）顯示：將表頭220V電源接好，并接上傳感器探頭，就可以顯示傳感器的數值。

（2）4-20mA輸出：在儀表設置菜單的“遠傳設置”里4-20mA輸入對應的量程值，就可以在電流輸出端子得到對應的4-20mA變送電流。

（3）報警輸出：在儀表設置菜單的“DO輸出設置”里輸入高低越限報警值，越限時報警端子閉合。

維修保養

為了獲得最好的測量效果，需要定期對儀表進行兩點標定，并對傳感器維護與保養。智能COD檢測儀維護與保養主要包含傳感器的清洗、檢查傳感器是否損壞等。檢查傳感器外觀，是否有破損，如有破損要及時聯系售后維修中心更換，防止因為破損而導致傳感器進水產生故障。
